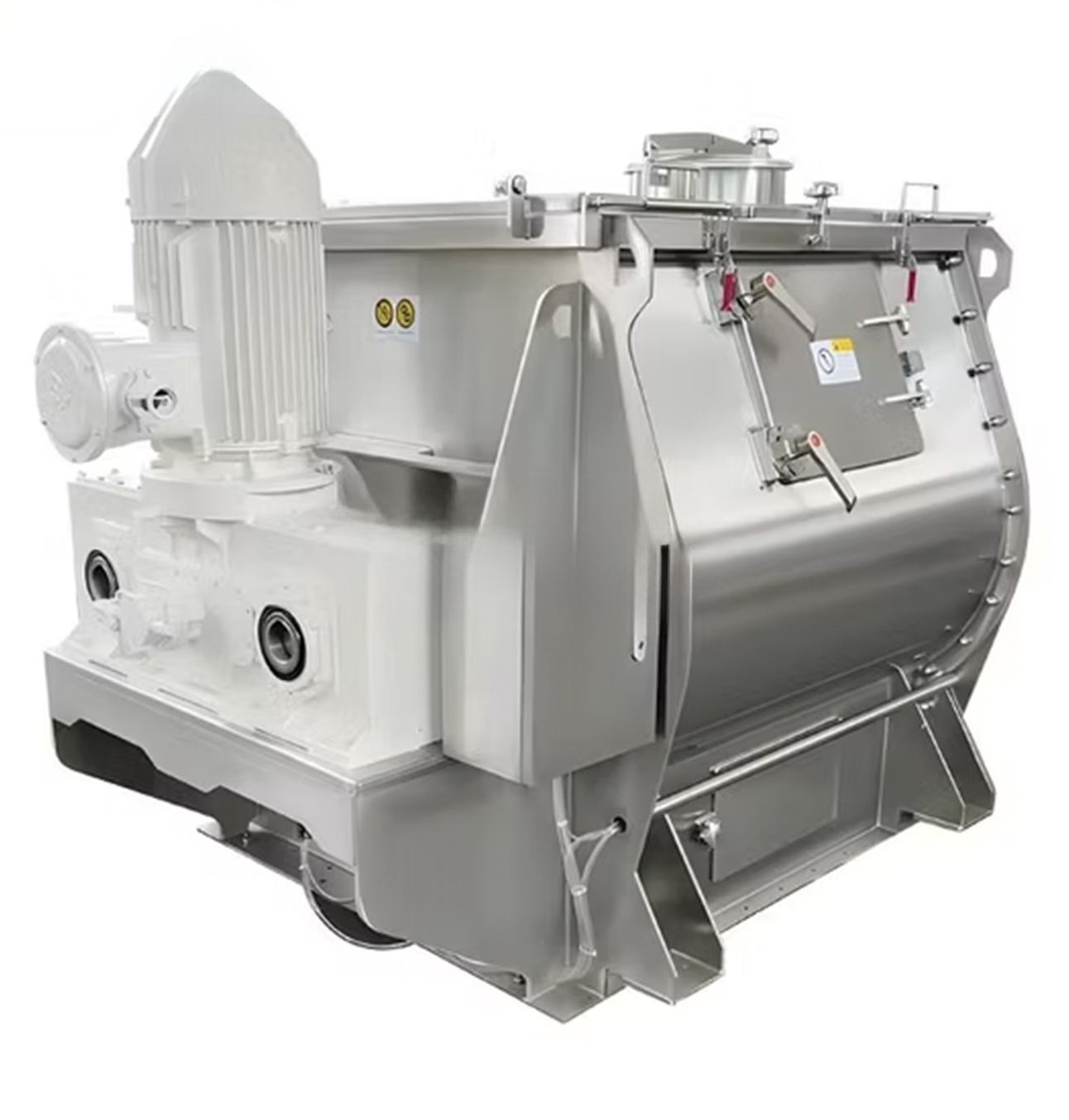

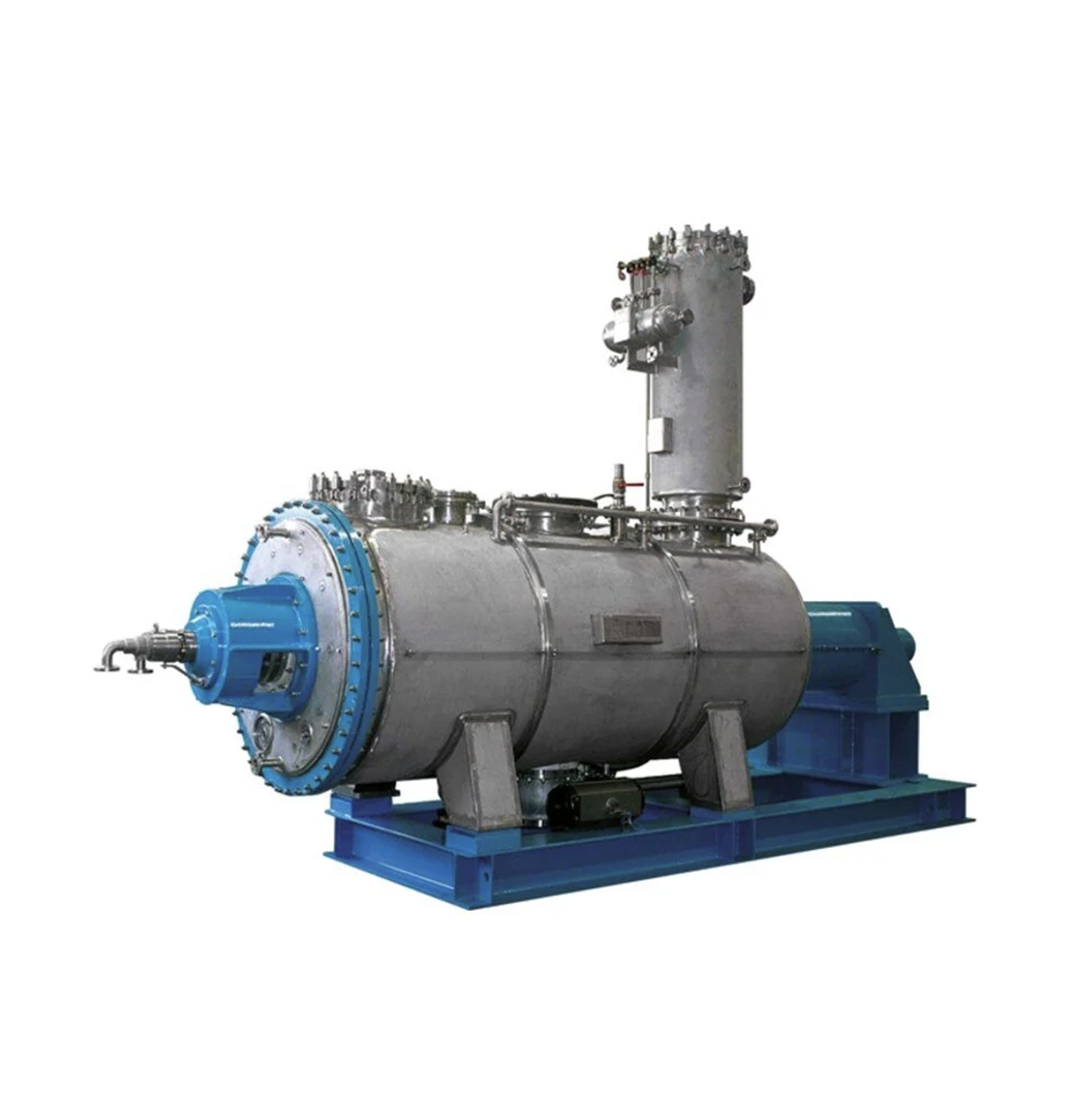

Yatay Kanatlı Reaktörler

Akyerler Paslanmaz Yatay Kanatlı Reaktörler, macun kıvamındaki ürünler, tozlar ve granül hammaddelerin işlenmesi için tasarlanmış yüksek verimli endüstriyel proses ekipmanlarıdır. Özellikle kimya, gıda ve inşaat malzemeleri sektörlerinde kullanılan bu reaktörler, vakum ve basınç altında çalışan proseslere uygun şekilde tasarlanır.

Yatay kanatlı reaktörler, silindirik bir gövde içerisinde bulunan tek milli karıştırıcı sistemi ile çalışır. Karıştırıcı miline bağlı palet veya özel kanat yapıları ürünlerin sürekli hareket halinde kalmasını sağlayarak homojen bir karışım ve etkili reaksiyon ortamı oluşturur.

Akyerler Paslanmaz tarafından üretilen yatay kanatlı reaktörler, proses ihtiyaçlarına göre parçalayıcı sistemler, ısıtma-soğutma ceketleri ve otomasyon sistemleri ile donatılabilir. 20 m³’e kadar üretilebilen kapasitesi sayesinde büyük hacimli üretim prosesleri için ideal bir çözümdür.

Teknik Özellikler

• Yatay silindirik reaktör tasarımı

• Tek milli karıştırıcı sistemi

• Vakum ve basınç altında çalışma

• Büyük hacimli üretime uygun yapı

• Isıtma ve soğutma ceketi uygulanabilir tasarım

• Yüksek hijyen standartlarına uygun üretim

Tasarım Özellikleri

Reaktör Hacmi

• 0,1 m³ – 20 m³

Tank Şekli

• Silindirik yatay gövde

Malzeme Seçenekleri

• Karbon çeliği

• Paslanmaz çelik

• Dubleks çelik

Yüzey İşleme

• Boyalı yüzey

• Fırçalanmış yüzey

• Taşlanmış yüzey

• Cam kumlama

• Ayna polisaj

Karıştırıcı Mekanizması

• Tek mil karıştırıcı sistemi

• Palet tipi karıştırıcı

• Kanat tipi karıştırıcı

• Kaz ayağı karıştırıcı seçenekleri

Çalışma Devir Aralığı

• 4 – 82 rpm

Basınç ve Vakum Özellikleri

• Maksimum iç basınç: 25 bar

• Maksimum vakum: 760 mmHg

Vakum oluşturma yöntemleri

• Vakum pompası (730 mmHg’ye kadar)

• Ejektör sistemi (758 mmHg’ye kadar)

Malzeme Kalınlığı

• Gövde kalınlığı: 40 mm’ye kadar

Opsiyonel Donanımlar

• Numune alma vanaları

• Mekanik salmastra sistemleri

• Aydınlatmalı gözetleme camı

• Isıtma ve soğutma ceketi

• Isıtmalı veya soğutmalı karıştırıcı kanatlar

• Parçalayıcı sistemler

• Sıvı püskürtme nozulları

• Vakumlu kurutma sistemi için özel tasarım

• Çift cidarlı reaktör gövdesi

• Otomasyon sensörleri

• Destek platformu ve şasi

• Frekans kontrollü hız ayarı

• Uzaktan kumanda sistemi

Kullanım Alanları

• Gıda üretim tesisleri

• Hayvansal yem üretimi

• Kimya sanayi

• İnşaat malzemeleri üretimi

• Endüstriyel kimyasal üretim hatları
